GW11-15型户外柱上单相隔离开关

概述

GW11-15系列户外柱上单相隔离开关(以下简隔离开关)是单相的钩棒操作型隔离开关，阐刀有自锁装置。隔离开关适用于12kV和15kV架空线路的隔离，在无负荷的情况下进行开合操作，广泛与断路器或负荷开关配合使用并为线路提供安全的可见断口。

产品符合以下标准：

IEC62271-102 3.6kV~40.5kV高压交流隔离开关和接地开关

GB/T11022-1999 高压开关设备和控制设备标准的共用技术要求

GB1985—2004 高压交流隔离开关和接地开关

GB/T5582—1993 高压电力设备外绝缘污秽等级

GB/T311.2-2002 绝缘配合 第2部分：高压输变电设备的绝缘配合使用导则

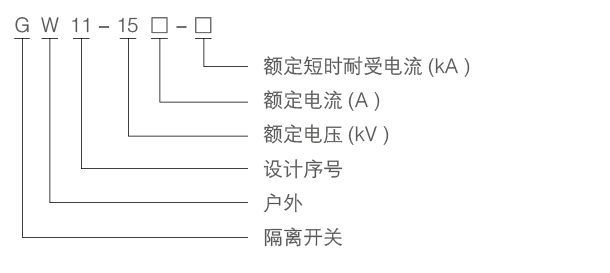

型号及含义

产品特点

◆ 结构简单，安装和使用方便。

◆ 底座

采用热浸锌防腐工艺处理的高强度钢板，确保了可靠的操作和防腐性能；采用方颈螺检配合底板上的方孔，便于实际安装。

◆ 支柱绝缘子

采用高强度的硅橡胶绝缘子，不仅最大程度上减轻了产品重量，同时具备良好的疏水性能。大爬距的设计使产品达到12kV IV级防污等级要求。

◆ 主回路设计

采用对称的双静触头设计，使产品拥有双回路导通，同时紧固旋转部分处于非主导电回路位置，在正常运行情况下确保了较低的温升。主要导电回路的元器件采用镜银工艺处理，有效地增强了产品的导电性能。

◆ 接线端子

采用标准的双孔接线铜排，铜排孔大小及孔间距符合国内通用习惯，便于用户安装。

◆ 刀闸限位装置

可增强刀闸操作时的稳定性，且有90°或者160°两种限位方式。默认出厂方式为160° ,如需要90°限位或无需限位可自行调整。

◆ 操作拉环

拉环与转动锁销的杠杆设计，易于分闸操作并提高破冰能力。

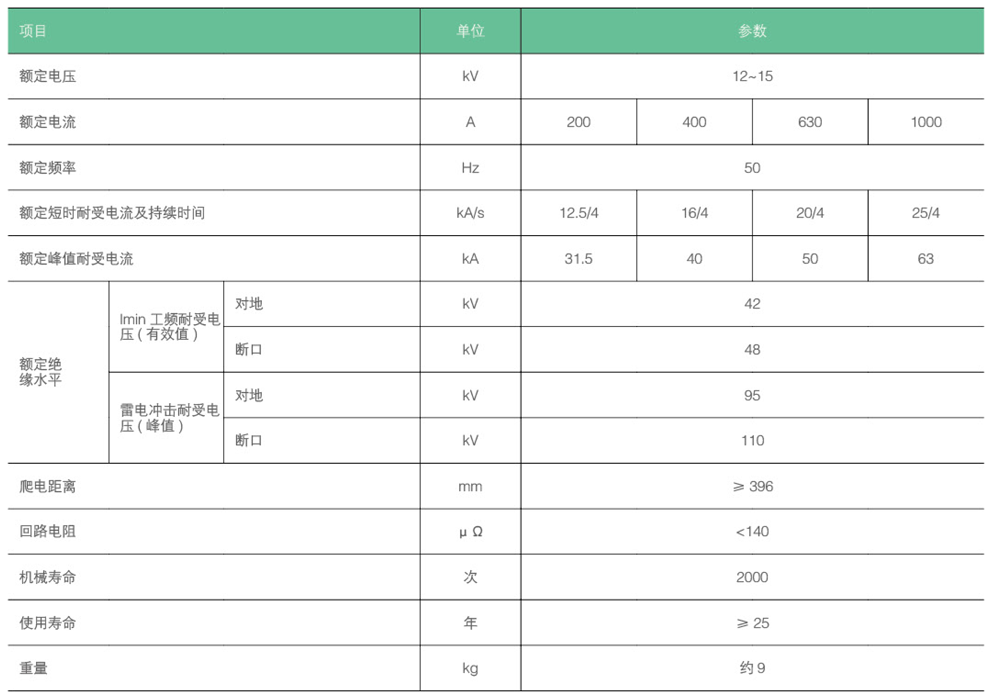

主要技术参数
