FKRN12-12D户内高压压气式负荷开关-熔断器组合电器

概述

FKN12-12D/T630-20型户内高压压气式负荷开关-熔断器组合电器(以下简称FKN12-12D负荷开关)是额定电压为12kV，额定频率为50Hz的三相高压开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。配装接地开关的负荷开关，可以承受短路电流。

FKRN12-12D/T125-31.5型交流高压负荷开关--熔断器组合电器是FN12-12D负荷开关与S□LAJ-12(XRNT□-10)高压限流式熔断器组合在一起的户内高压开关设备。

它可以可靠开断直至短路电流的任何电流;负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。

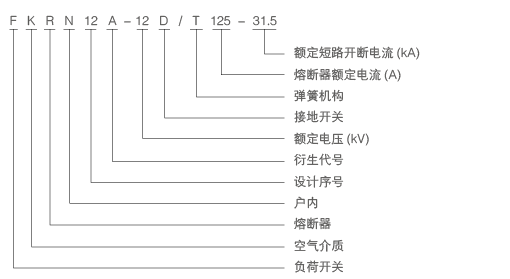

型号及含义

主要用途

FKN12A-12D压气式负荷开关，FKRN12A-12D系列压气式负荷开关-熔断器组合电器，适用于12kV及以下三相配电系统中，作为变压器、电缆、架空线路等电力设备的控制和保护之用；特别适用于城网、农网的终端变电站及箱式变电站。并适用于环网、双辐射供电单元的控制和保护。

FKN12A-12D系列压气式负荷开关可以分合负载电流和过载电流。

FKRN12A-12D系列压气式负荷开关-熔断器组合电器可以分合负载电流，过载电流，开断线路短路电流。

结构特点

◆ 负荷开关、接地开关、熔断器及机构在一个框架上，可灵活组合，结构紧凑，体积小，安装方便简易；

◆ 断口为直动式布置，动、热稳定电流参数高，一次性完成操作；

◆ 具有静触头绝缘罩，使环网柜在结构上实现了隔离，省去了相间绝缘隔板，断口绝缘插板，可防止柜内弧光短路事故；

◆ 具有独特的活门结构，负荷开关分闸后，活门自动将断口隔离，防护性能好；

◆ 负荷开关与接地开关、熔断器之间有可靠的机械闭锁装置，满足“五防”要求；

◆ 具有手动操作及交直流两用操作电源的电动操作两种形式，便于实现电力系统：“三遥”要求。
