树脂绝缘立体三角形卷铁芯干式变压器

产品简介

◆ 树脂绝缘立体三角形卷铁芯干式变压器，以多项发明专利，自主研制开发，采用立体三角形卷铁芯核心部件，经过拼装和退火后，三相磁路完全对称，磁阻大大减小，激磁电流、空载损耗显著降低。上、下夹件均为整体式，保护整个铁芯在制造、运输、安装过程中不受外力，且可有效压紧和支承线圈，提高了变压器突发短路时抗轴向电动力的能力。型钢结构的夹件，有效抑制了噪声在夹件内的振荡，使变压器的噪声保持在理想状态。环氧树脂包封的线圈，线圈导体与树脂绝缘层形成一个完整的刚体，机械强度好，耐受短路的能力强，且环氧树脂的耐压强度高，另外由于整个线圈导体都被环氧树脂的固体绝缘层所包封，因而不仅潮气难于浸入，而且也完全阻断了导体被各种有害气体和腐蚀性化学成份侵害的可能，因而其防潮与防污的性能特别好。

◆ 树脂浇注立体卷铁芯干式变压器除具有常规干式变压器安全、过载能力强等优点外，还具有环保、空载损耗、激磁电流小，噪音低，防潮、防腐、耐受短路能力强、耐受冲击过电压性能好、体积小，重量轻，外形美观等特点。

◆ 产品主要性能指标均优于国内标准。最适宜用于防火要求高的环境中，适用于高层住宅、机场、车站、码头、地铁、医院、发电厂、冶金行业、购物中心、居民密集区及石油化工、核电站、核潜艇等场所。

◆  新型高新技术变压器产品树脂浇注立体卷铁芯干式变压器，提供节能、环保、防潮、防腐、耐受短路能力强、耐受冲击过电压性能强的全新变压器增值方案。

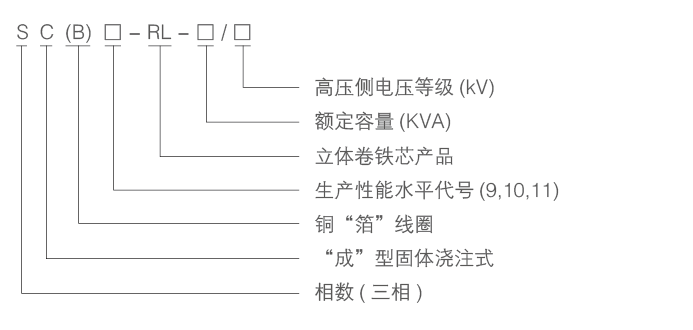

型号及含义

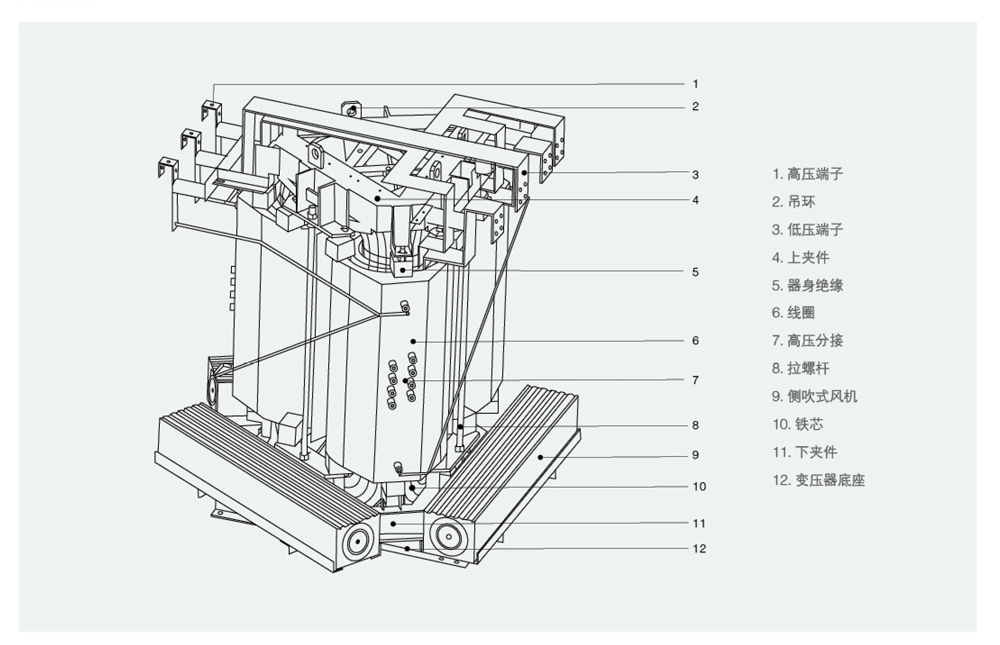

产品结构

立体三角形卷铁芯

◆ 采用立体三角形结构，将铁芯的排列方式进行了更加合理的组合，采用三个完全相同的单框拼合成立体等边三角形，实现产品的三相铁芯磁路完全对称等长，确保三相供电平衡，并使磁阻大大减小，激磁电流、空载损耗显著降低。

◆ 铁芯固化采用立体三角形卷铁芯专有固化工艺，固化效果好，保证铁芯在装配、运输及运行过程中不变形，从而降低铁芯空载损耗及噪声。

产品外形图
